Cara Membuka Casing Xbox360 Slim

Sebelum ni saya dah ajar macam mana nak membuka casing Xbox360 Phat. Kali ini saya akan mengajar anda cara-cara untuk membuka casing Xbox360 Slim. Jika anda tidak faham Bahasa Melayu, lihat saja gambar yang di 'post' kan di sini, semuanya mudah untuk difahami.

"Mangsa" kali ini ialah sebuah Xbox360 Slim milik "Shah" (terima kasih) yang menghantar Xbox360 Gears Of War 3 Edition untuk di RGH/JTAG kan.

Alatan yang akan digunakan hanyalah 2 ini saja. Pemutar skru leper kecil (flat head) dan Skru Torx10 (T10).


Pemutar skru leper dah patah sikit tapi masih boleh guna.

Mula-mula, buka penutup HDD yang terletak di bawah tepi konsol. Tidak perlu sebarang alat, hanya buka dengan jari sahaja.


Di sini terdapat HDD anda. Tarik label kain itu untuk membuka HDD itu.

Tarik penutup grill plastik ke atas.

Sekarang ambil pemutar skru leper dan cungkil 6 lubang yg bertanda di bawah sambil menarik plastik chrome ke atas.

Inilah rupa tab yg harus anda cungkil.

Beralih ke penutup grill di bahagian sebelah. Hanya cungkil grill ini dengan pemutar skru dan tarik ke atas.

Cungkil tab yang berada di 6 lubang bertanda di bawah. Jangan cungkil lubang lain kerana terdapat wayar sensitif terutamanya lubang berhampiran butang "EJECT".

Ini ialah chip modul wireless Lan atau Wifi untuk Xbox anda. Hanya buka dengan skru T10 dan tanggalkan.


Berdekatan, terdapat 2 tab seperti ditunjukkan anak panah. Cungkil tab ini kemudian pisahkan dan tahan untuk mengelak tab masuk kembali.

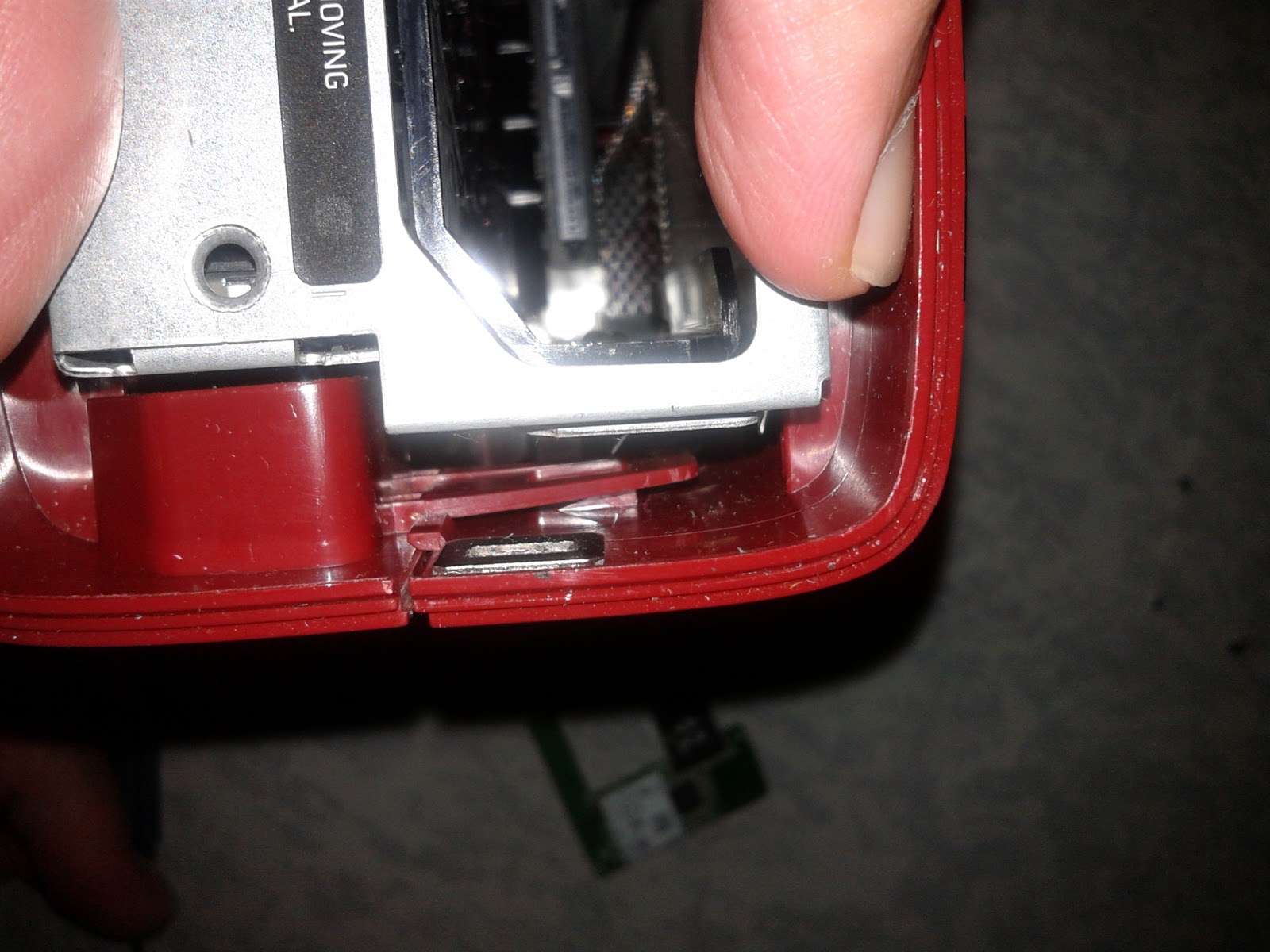

Beralih ke bahagian sebelah, terdapat tab yang berada di sebelah tempat letak HDD, seperti di tunjukkan anak panah. Cungkil tab ini dan tahan ia supaya tidak masuk kembali.

Sambil menahan dan menolak casing itu seperti ditunjukkan anak panah, tanggalkan pelekat kecil berlabel "XBOX360" dan cungkil bukaan di belakangnya. Cucuk dan tolak ke dalam dengan kuat sehingga tab itu terbuka.
Jika terlalu sukar, anda boleh menebuk lubang dibahagian label seperti ditunjukkan anak panah dan bulatan. Kemudia cucuk skru ke dalamnya untuk membuka tab. Lebih senang tetapi akan meninggalkan lubang pada casing anda.

Jika anda mahu, anda boleh memotong tab yang terakhir tadi supaya proses membuka casing pada masa akan datang lebih senang.

Keluarkan casing bawah perlahan-lahan dari faceplate depan.

Terdapat 6 skru T10 berwarna hitam seperti di dalam bulatan. Tanggalkan semua 6 skru ini untuk membuka casing atas.
Skru yang lain adalah untuk membuka papan induk (motherboard) dan penahan Drive dan HDD.

Buka casing atas perlahan-lahan.


Inilah dalaman Xbox360 Slim anda.

Faceplate depan bersambung dengan papan penerima IR dan lampu status. Anda boleh tanggalkan kabel ini, tetapi berhati-hati kerana kabel ini mudah rosak jika tercalar.


Setelah semuanya dibuka, bolehlah anda menanggalkan Drive dan pengalih udara kipas untuk dicuci. Jika anda ingin menanggalkan kipas, terdapat skru di bawah kipas yang bersambung pada heatsink CPU.


Bahagian yang lain juga boleh dibuka seperti penahan Drive dan HDD, tetapi jika anda cuma ingin membersihkan Xbox360 anda, bahagian ini tidak perlu dibuka. Bahagian utama yang perlu diberi perhatian ialah kipas sahaja.

Sekarang anda sudah tahu cara-cara untuk membuka Xbox360 anda, selebihnya terserahlah kepada anda.
